Бетонні підстанції БКТП (Б) 100-1600/6(10)/0,4У1

288 000 ₴

  • Під замовлення
  • Код: 322345703
clockВідправка з 23 серпня 2024
Бетонні підстанції БКТП (Б) 100-1600/6(10)/0,4У1
Бетонні підстанції БКТП (Б) 100-1600/6(10)/0,4У1Під замовлення
288 000 ₴
+380 (67) 500-55-75
Представник в м. Київ
+380 (67) 500-55-75
Представник в м. Київ
повернення товару протягом 14 днів за домовленістю

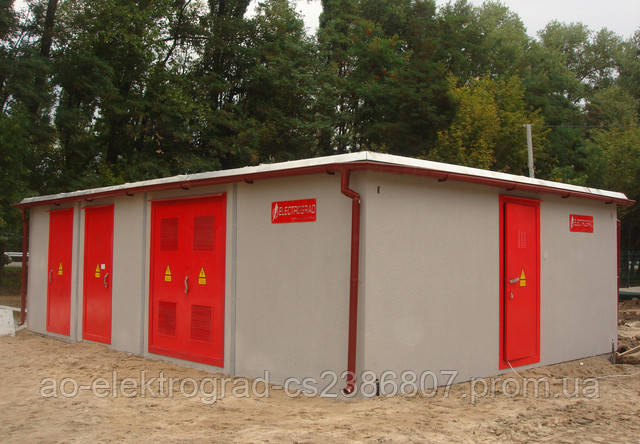

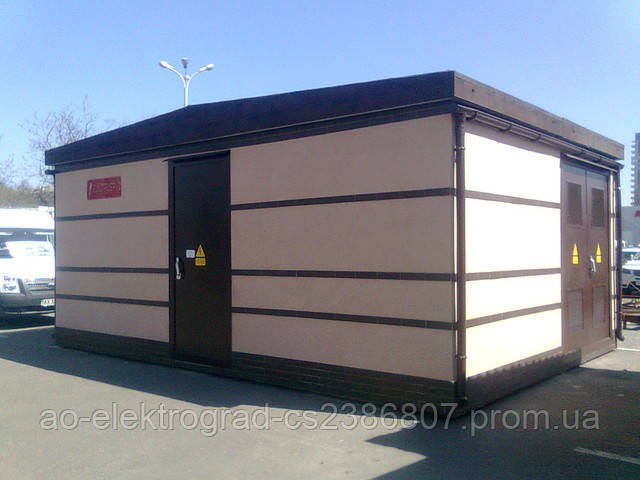

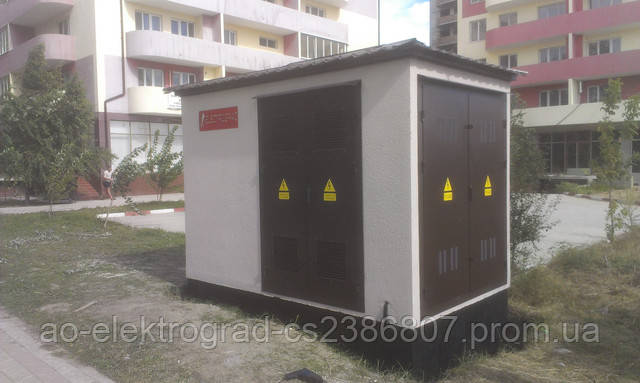

Блокові трансформаторні підстанції БКТП (Б) являють собою закриті залізобетонні приміщення, що мають металеві двері з обох боків, що обслуговуються. Двері обов'язково забезпечуються внутрішніми замками та петлями для зовнішніх навісних замків.

Дах може бути виготовлений у різних варіантах — залежно від бажання замовника. Це може бути залізобетонний або суцільнометалевий дах. Варіантів виконання так само може бути кілька — одне-, дво- або чотирискатне покрівлі.

Кількість модулів у БКТП залежить від її потужності та набору електрообладнання, що визначає проєкт. Можливе розширення однотрансформаторного БКТП (Б) до двотрансформаторної 2БКТП (Б) і більш способом додавання модулів.

Бетонні оболонки для КТП і КРП випускаються в таких габаритах (Ш × Д × В), мм:

Серія "Моноліт"

Надземний блок 3,8х2,3х2,62 м

Підземний блок 3770х2270х1030 мм

Дах бетонний (металевий) 4000х2500х350 мм

ЦЕНА: від 288 000 грн


Серія "Граніт"

Надземний блок 5,0х2,4х2,65 м

Підземний блок 5,0х2,4х0,9(1,6;2,0) мм

Дах бетонний 5,2х2,45(2,4)х350 мм

ЦЕНА: від 590 000 грн


Серия "Каскад"

Надземний блок 6,5х2,4х2,65 м

Підземний блок 6,5х2,4х0,9(1,6) мм

Дах бетонний 6,2х2,45(2,4)х350 мм

ЦЕНА: від 650 000 грн
Наші фахівці із застосуванням персонального комп'ютера підберуть кількість необхідних для розміщення начинки модулів і варіант конструкції кожного окремого модуля. Потім відбувається формування та заповнення сумішшю опалубки, а також ще низка технологічних операцій, що дають змогу отримати на виході якнайшвидше готовий набір бетонних модулів. Вони мають необхідні характеристики міцності, стійкість до впливу природних чинників і, що важливо в сучасних умовах, текстурою й кольором покриття, відповідними вимогам замовника. Колір корпусу, даху, декоративних елементів і дверей підстанцій замовник може підібрати за стандартним каталогом RAL, що дасть змогу вписати підстанцію в загальний дизайн міського мікрорайону або виконати у фірмовій гамі конкретного підприємства.               Усередині «модулей» розташовується все необхідне обладнання: відсік УВН, відсік РУНН, трансформаторний відсік і відсік із шинами. Для огляду силового трансформатора може бути передбачена сітчаста огорожа з боку дверей.

У відсіку РУНН розміщується також обладнання захисту, освітлення, керування й обліку, обігріву тощо.

Продукція, що постачається компанією АТ  «Електроград»є результатом багаторічного досвіду наших конструкторів, технічних фахівців та експлуатаційних організацій, побажання яких ми обов'язково враховуємо під час проєктування обладнання.

Характеристики
Основні
ВиробникЕлектроград
Країна виробникУкраїна
Тип трансформатораПонижуючий
Рід установкиВідкрите повітря
Конструкція трансформаторної підстанціїБлокова
Кількість трансформаторів в станції2
Потужність трансформатора1600 кВА
Номінальна напруга на стороні вищої напруги10 кВ
Номінальна напруга на стороні нижчої напруги0.4 кВ
Струм термічної стійкості з боку вищої напруги31.5 кА
Введення з боку високої напругиКабельний
Виведення на боці низької напругиКабельний
Спосіб приєднання станції до мережіПрохідна
Струм електродинамічної стійкості на стороні нижчої напруги41 кА
Струм електродинамічної стійкості на стороні вищої напруги41 кА
Тип трансформаторної підстанції за мобільністюСтаціонарна
Термін служби25 років
Кількість фаз3
Частота струму50 Гц
Ступінь захисту IP44
Вага12000 кг
Додаткові характеристики
Виконання нейтраліГлухозаземлена
Вид опаленняЕлектричне опалення
Інформація для замовлення
  • Ціна: 288 000 ₴
